Качающие узлы предназначены для использования в гидромоторах и гидронасосах регулируемых и нерегулируемых. Качающий узел устанавливается в корпусе насоса и состоит из распределителя и гидравлического узла. Гидравлический узел состоит из вала и подшипников (роликовые конические или шариковые радиально-упорные) и блока цилиндров. Блок цилиндров по сферической поверхности контактирует с распределителем.

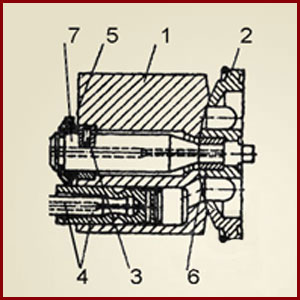

Схема 1. Наименование сборочных единиц качающего узла |
|
1. Блок цилиндров 2. Распределитель 3. Штифт 4. Поршень с шатуном 5. Тарельчатые пружины 6. Втулка 7. Вип центральный |
Качающий узел d=25 для 321.224.(10,12,14), 200.25.08.10.01, 8 | |

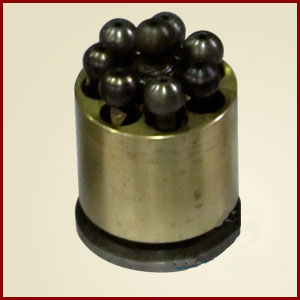

Качающий узел d=16, 200.16, 2 |
|

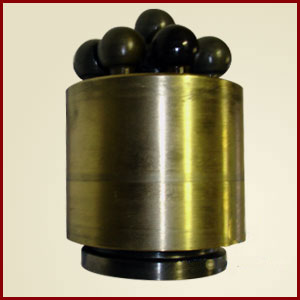

Качающий узел d=20 (для нерегулируемых гидромашин), 200.20.08.10.01, 6 | |

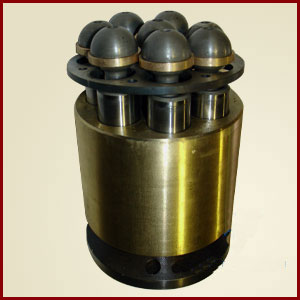

Качающий узел d=20 для 224.20.05, 200.20.08.10.01 | |

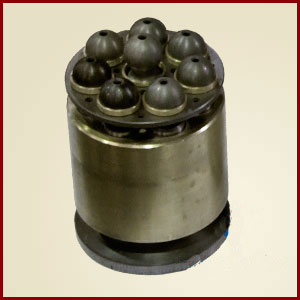

Качающий узел d=20 (для регулируемых гидромашин V=55 см3), 200.20.08.10.01 | |

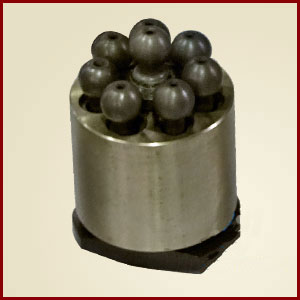

Качающий узел d=20 (для регулируемых гидромашин V=56 см3) 200.20.08.10.01 |
|
Качающий узел d=25 для регулируемых моторов V=112 | |
Качающий узел d=25 для регулируемых насосов V=112, 200.25.08.10.01 |
|
Качающий узел d=12, 200.12 |
|
Качающий узел d=25 (для нерегулируемых гидромашин V=112см.куб). 200.25.08.10.01 |
|
Качающий узел d=32, 200.32 |
